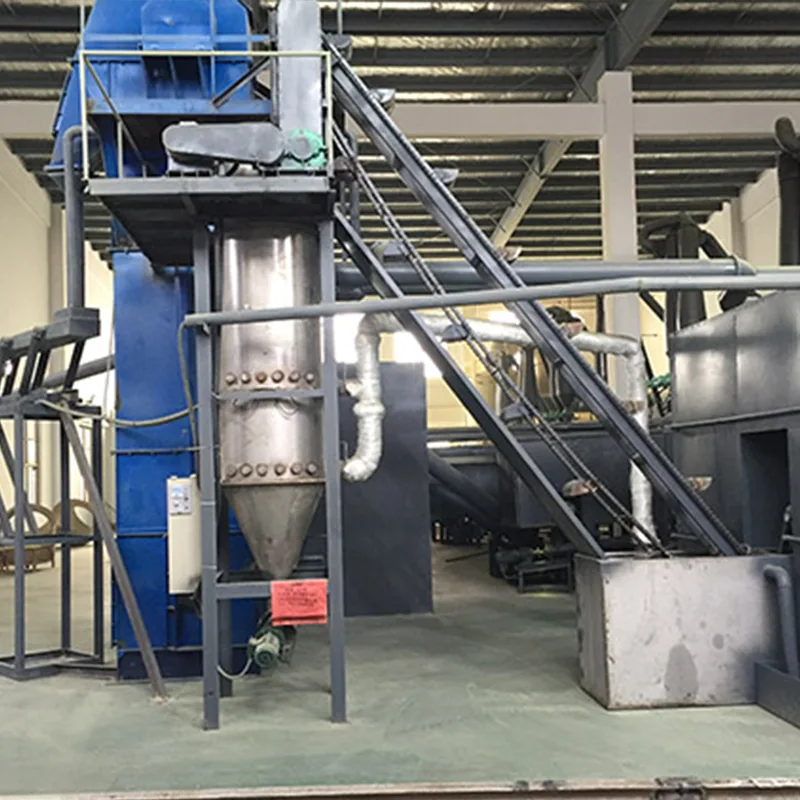

リーズナブルなTBLS装置

鉛蓄電池材料製造業界では、三塩基性硫酸鉛 (TBLS) は重要な添加剤であり、その製造プロセスには反応、濾過、乾燥などの複数のステップが含まれます。リーズナブルなTBLS装置は、TBLS生産ライン専用に開発された装置監視制御システムです。

この合理的な TBLS 機器は、コア プラットフォームとして Siemens WINCC V7.3SE 産業用構成ソフトウェアを使用します。 PLCを介してフィールド機器と通信し、生産状況の監視、温度制御、モーター制御、生産データ記録などの機能を実現します。

中国の工場として、当社は産業オートメーションシステムを介して機器制御を統合しており、Reasonable TBLS Equipment は TBLS 生産ライン内で安定した生産監視機能を提供し、重要な機器の稼働状況を一元管理できるようにしています。

TBLS生産ラインのプロセス概要

ステップ 1: スラリー反応

スラリー反応器を始動し、酸化鉛と水を正しい割合で加え、完全に混合します。混合物は反応容器にポンプで送られ、反応が完了した後、含浸容器に入ります。

ステップ 2: 濾過と脱水

含浸容器内の TBLS スラリーは、プレートおよびフレーム フィルター プレスにポンプで送られます。約 1 ～ 2 時間の濾過後、フレークが形成され、水を除去します。

ステップ 3: フラッシュ乾燥

この材料は、ガス加熱熱風炉、フラッシュ乾燥機、送風機システムを使用して乾燥され、最終的に白色粉末状の三塩基性硫酸鉛製品が形成されます。

製品コレクション

乾燥粉末はサイクロン 1# およびサイクロン 2# を通して収集され、包装されます。

制御システムの構造

装置

Rongsheng Reasonable TBLS Equipment は、完全な産業監視インターフェイスを提供し、オペレーターが生産装置のリアルタイムの動作状態を把握できるようにします。

メインコントロールインターフェース

ようこそ画面

PLC および WINCC システムの接続ステータスを表示し、システム起動時の基本情報を提供します。

生産状況画面

機器の稼働状況を表示します。

緑: 機器が稼働中

灰色：設備停止中

主要な製造パラメータも表示されます。

反応釜の温度

フラッシュ乾燥温度

熱風炉温度

ファンモーター電流

パラメータ設定画面

生産装置の動作とパラメータ設定を制御するために使用されます。次のものが含まれます。

温度制御

モーター制御

パルス制御

装置の起動/停止制御

制御モジュールの機能

温度および電流監視モジュール

このエリアには、生産エリアごとの温度とモーター電流のデータが表示されます。

温度制御モジュール

各加熱装置には、次のような独立した制御機能があります。

スタート/ストップ制御

温度設定

温度ヒステリシス保護

例: フラッシュ乾燥温度を 450°C に設定。上限ヒステリシス値 3℃;ヒステリシス下限値 2℃

温度が 453°C を超えるとシステムは自動的に加熱を停止し、温度が 448°C を下回ると加熱を再開します。

モーター制御モジュール

各モーターには独立したスタートボタンとストップボタンが装備されており、機器の動作状態が表示されます。

緑: 実行中

赤：停止中

スクリューコンベア制御

保管ビンのスクリューコンベアは以下をサポートします。

ローカルコントロール

リモコン

コンピュータ制御

パルス制御システム

EquipmentRongsheng Reasonable TBLS Equipment のパルス制御システムは、主に除塵システムの制御に使用されます。

パルスは 3 つのグループに分類されます。

12ウェイパルス

3方向パルス

5方向パルス

パラメータ設定には次のものが含まれます。

インターバル時間: 通常 60 秒

パルス幅: 通常 2 ～ 3 秒

技術的利点: 産業オートメーション制御

PLC と WINCC システムの統合により、生産設備の集中監視と制御が実現します。

リアルタイムの生産データ監視

EquipmentRongsheng 合理的な TBLS 装置は、温度、電流、装置の動作状態を記録し、生産管理に便利です。

警報システム

機器に異常が発生した場合、システムはアラームインターフェースに対応する機器情報を表示します。

パラメータアクセス制御

このシステムはユーザー名とパスワードのアクセス制御を使用して、重要な生産パラメータのセキュリティを確保します。
