製品説明

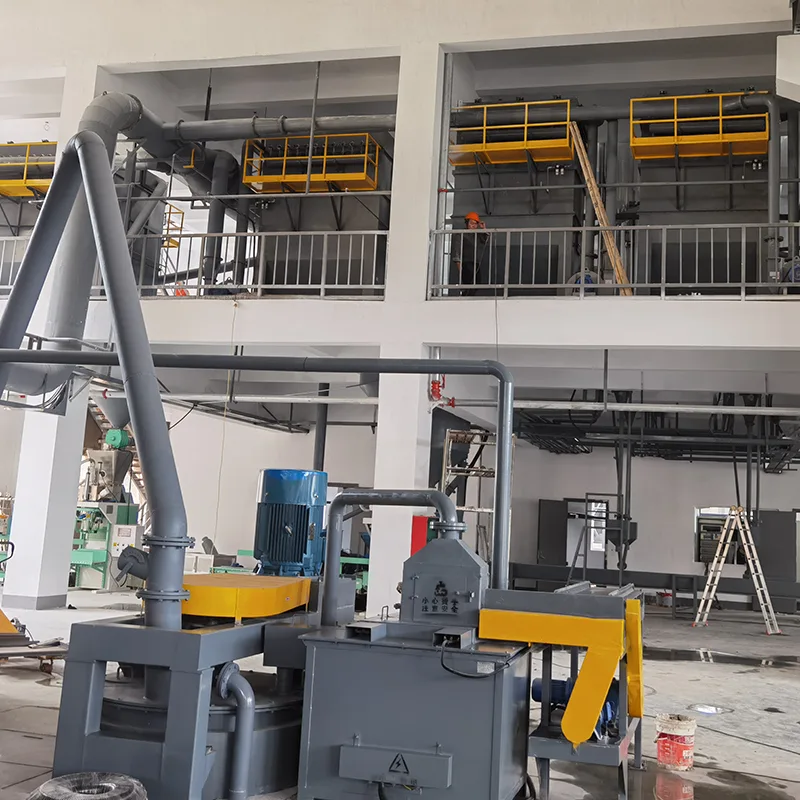

生産技術の絶え間なく進化する状況では、先に進むには最先端の機器が必要です。新しい赤い鉛の生産ライン機器は、パフォーマンス、信頼性、効率の最高水準を満たすように設計されています。この高度なシステムは、多数の産業用途で重要なコンポーネントであるRed Leadの生産に合わせて調整されています。以下に、この最先端の機器の主要な機能と仕様の詳細な概要を示します。

赤い鉛の生産ラインは、バートン炉での連続的な融解と粉砕、顆粒、深い酸化、および動いているベッドでの迅速な冷却を含む新しいプロセスを利用しています。移動床の焼成と急速な冷却プロセスを利用して、固体粒子は密な状態で連続的に下方に移動し、衝突と激しい摩擦を回避し、非常に低い破損率をもたらします。移動床の反応器は、熱慣性が高く、温度変動が最小限で、反応温度要件を完全に満たしています。移動ベッドの材料滞留時間は長く均一であり、長い反応時間を確保します。材料と温水ガスの間の反電流熱交換は、排気温度を制御し、熱エネルギーを効率的に利用し、簡単なシステムを維持します。ベッド内では、材料は徐々に低温から高温へと移動し、低温に戻り、鉛蒸気の生成を排除します。電気炉法と比較して、このプロセスはエネルギーの30％しか消費しておらず、元のプロセスの20％しかかかりません。

鉛状態変換：

（1）No. 1電解鉛の融解最初に、労働者は鉛給餌機にNo. 1の電解鉛を配置し、融解のために鉛融解炉に入れます（このプロセスは断続的な生産であり、給餌サイクルは10〜12分、52 kgの材料が毎回供給されます）。鉛融解炉は約480℃に加熱されます（鉛融解プロセスは電気的に加熱されます）。電解鉛を液体に溶かし、密閉されたパイプを通って粉末を作る炉に流れ込みます。鉛融解プロセスは完全に密閉され、鉛の煙は生成されず、すべての材料が移動され、鉛スラグは生成されません。

（2）液体鉛粉末およびダストコレクターコレクション鉛粉末は、鉛蓄電池プレートを製造するための活性材料です。表面にPBOの層を備えた金属鉛の粉末状の材料です。特定の熱酸化プロセスを介して純粋な鉛によって形成されます。鉛の溶融炉からの液体鉛は炉に入り、そこで遠心力によって高速で高速で回転し、約450〜480°Cの温度を維持します。負の圧力の下で、外気が炉に引き込まれます。インペラーの回転により、鉛と空気が互いに接触することが保証され、目的の酸化度とともに細かい鉛粉末が生成されます。鉛液の表面の鉛は、酸化鉛に酸化されます。これは、簡単に浮かぶ（そして少量の鉛を含む）、低い比重を持つ粉末状物質です。次に、最初の酸化鉛粉末は、二次サイクロン分離器とバッグフィルターダクトを介して混合オーガーを介して輸送され、ペレット化され、酸化炉に送られます。この生産ラインは、サイクロンとバッグフィルターユニットの誘導ドラフトファンを特徴としています。鉛パウダーマシン、ダストコレクター、酸化炉はすべて陰圧の下で動作します。このプロセスは、サイクロン分離器とバッグフィルターによって捕捉され、最初に酸化された鉛粉末とともに貯蔵サイロに輸送される鉛煙を生成します。

赤い鉛生産の重要なプロセスパラメーター：

1）鉛溶解炉温度は、通常の生産中に530°Cに設定されます。

2）粉砕炉温度は430〜540°Cの間に制御され、電流は19〜30aの間で制御され、誘導されたドラフト電流は9-14aの間で制御されます。実際の条件に基づいて、温度とダンパーをそれに応じて調整する必要があります。粉砕炉のパージ粉末のPB％は、10％未満に制御する必要があります。

3）顆粒化ドラムは少なくとも20分間動作し、粒子サイズは12〜18メッシュの間で制御する必要があります。 Huarong Machinery Co.、Ltd。

Huarong Machinery Co.、Ltd.、Jiangyin、Jiangsu Province、Jingjiang Industrial Park

4）閉じた移動床酸化炉の通常の生産中、燃焼室温度は天然ガス炉で600〜950°C、電気炉で400〜750°Cの間で制御されます。動いているベッドの上部、中央、下、下部、および低い低下のセクションの温度は、次のように制御されます。

上部断面煙道ガス入口温度：360〜530°C、上部断面酸化温度：420-530°C;中断面煙道ガス入口温度：360〜530°C、中央部の酸化温度：400〜500°C;下部断面煙道ガス入口温度：400〜530°C、下部断面酸化温度：400〜500°C。低い低下断面煙道ガス入口温度：340-510°C、低lower切片酸化温度：340-510°C。各セクションの温度は、主に酸化温度に基づいています。最終製品排出流量は3.4 kg/mで制御されます。

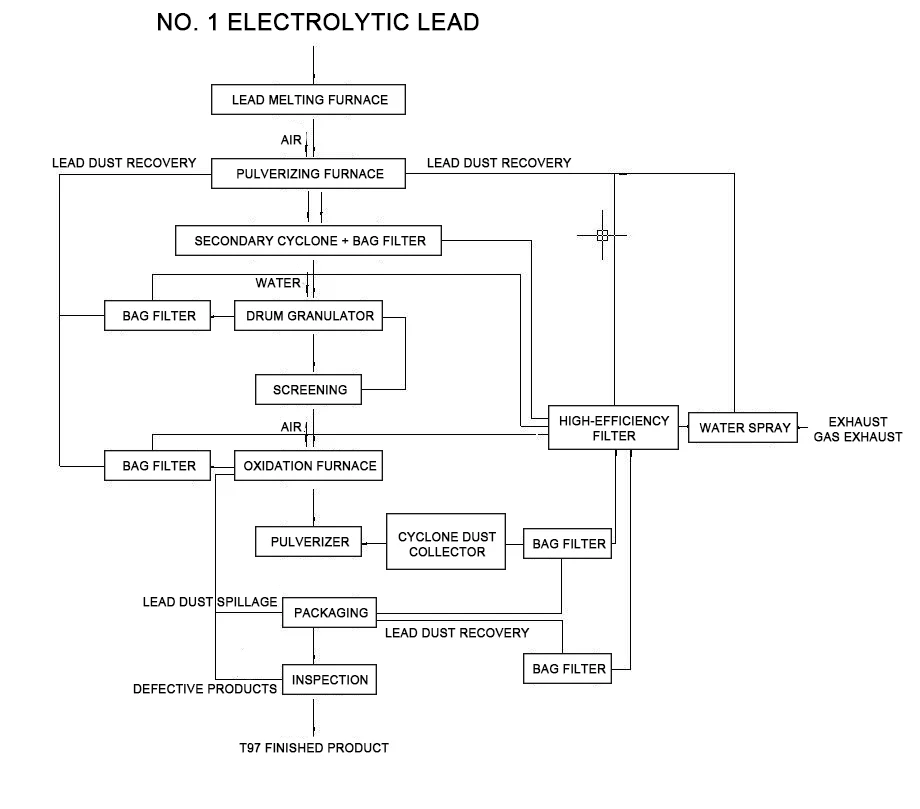

生産プロセスは次のように説明されています。No。1電解鉛は、コンベアベルトに手動で配置され、鉛融解炉で溶けます（このプロセスは断続的で、電荷あたり10〜12分52 kgの鉛の供給サイクルがあります）。融解炉は約480°Cに加熱されます（鉛融解プロセス中に電気加熱が使用されます）。電解鉛は液体状態（微量の鉛スラグが生成されます）に溶けてから、密閉されたパイプラインを通ってその後のバートン粉砕炉に流れます。鉛の融解プロセスは完全に囲まれており、鉛の煙や粉塵が生成されません。すべての材料が完全に転送されます。粉砕炉の後にローラーグラニュレーターが追加されます。鉛粉末がグラニュレーターに入ると、少量の中性水が自動的に追加され、その後の焼結および酸化プロセスのバインダーとして機能し、酸化炉の負の圧力を維持します。室温では、粉砕プロセスによって生成される顆粒化された鉛材料が顆粒から連続的に排出され、焼結および酸化炉に自動的に供給されます。ドラムグラニュレーターには完全に密閉されており、自動給餌（水添加）デバイスが装備されています。ガスコレクターが上に設置されています。生成された鉛ダストエキゾーストは収集され、バッグフィルターで処理されます。保持された鉛ダストは粉砕プロセスに戻され、排気ガスは排気ガスを排出する前に水スプレーで処理します。粉砕炉、酸化炉、粉砕機、包装セクションによって生成される排気ガスは、バッグで処理されます。保持された鉛ダストは、高効率のダストコレクターで処理され、粉砕炉に戻され、ドラム顆粒セクションに渡されます。排気ガスは水スプレーシステムに入ります。バッグフィルターで処理された保持された鉛フュームダストは、粉砕炉と包装セクションに戻され、排気ガスが水スプレーシステムに入ります。

1。バートンミリングセクション

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
1	リードカートラージ /スモールの組み合わせ	4	Q235フレーム、 10＃チャネルスチール、フラットプレート10mm	フアロン	NSKベアリング（6206/6207）、ユニバーサルモーター（二次エネルギー効率）、 Guomao Reducer（BWD1-59-Y0.75-CZ）（BWD31-731-Y0.75-CZ）	220010001400	0.8T/セット	0.75kW/ユニット
2	鉛溶融炉	4	炉コア310Sステンレス鋼、厚さ12mm、シェル3mm、炉カバー12mmq235、加熱チューブ310Sφ16mm*1.5mm、断熱層300mm	フアロン	内部加熱と外部暖房、機器の設計温度は0-550℃、温度センサーが装備されています	130011001650	1.5T/セット	external18kw/unit 内部24kW/ユニット
3	busφ1380	4	310Sステンレス鋼、バレルφ12mm304ステンレス鋼、ボトム80mm、アウターシェルQ235 3mm、断熱層80mm、メインシャフトφ110mm	フアロン	310Sステンレス鋼（1180°Cの温度に耐えます）、ユニバーサルモーター（エネルギー効率レベル2）、 NSKベアリング、0〜600°Cの機器設計温度範囲、温度センサー、速度210 rpmを装備しています	270018002550	3.0T/セット	30kW/ユニット
4	制御キャビネット	4	ボックスボディの1.5mm ドアパネルの2.0mm	上海ハオフマン	withplcとタッチスクリーン	8008002000	0.2/ユニット

2。顆粒セクション

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
1	グラインダー	4	スピンドル速度3900R/min、粉砕の細かさ320メッシュ、出力480kg/h、アウトレット2170m³/h（負荷なし）の空気量アウトレット35m/s（負荷なし）での気道	チャンゾーウハン航空	フレーム、カバー、補償器、ショックアブソーバー、 v-beltc4064	1100580840	1.5T/セット	30kW/ユニット
2	30kWモーター	4	二次エネルギー効率	グローバル	プーリー
3	顆粒機	4	バレルSUS304（6mm）、フレーム16＃	フアロン	Dust Chamberq235（1.5mm）を装備し、 Guomao Reducer（CZQ350-8-11）、 Huanqiuモーター（二次エネルギー効率）	280012502000	1.4T/ユニット	7.5kW/ユニット
4	エレベーター	1		ヤンジョウプラスチックの驚異	炭素鋼、チェーンメタルバケット（ステンレス鋼）	10005006000	2.5T/セット	3KW/ユニット
5	SkirtConveyor	2	長さ：9500mm、幅（運搬面）400mm、速度10m/min	ヤンジョウプラスチックの驚異	炭素鋼、PVCスカートエッジ、 2つのホッパーで完全に密閉され、トラフを受け取り、出力40T/日	9500400500	1.5T/ユニット	3KW/ユニット
6	コントロールボックス（タッチスクリーン付き）	2		上海ハオフマン		43010001000	0.1T/ユニット
7	貯蔵タンク	1	SUS304（3mm）、ボリューム1.8m³	フアロン		φ1200*7000	2T/ユニット

3。ダスト除去セクション

シリアルナンバー

デバイス名

ユニット数

デバイスパラメーター

メーカー

述べる

寸法

重さ

力

1

72バッグパルスダストコレクター

10

ろ過エリア54㎡、

ほこり濃度<15g/m³、

効率99.5％、ボックスQ235（3mm）

フアロン

パルスバッグを含む、

コントローラ、

油水分離器、

ユニバーサルモーター（エネルギー効率レベル2）、

NSKベアリング（FC207）、

Guomao Reducer（bwd2-43-y1.5-2p）

2500*1500*3900

2.5T/ユニット

1.5kW/ユニット

2

11kwファン

6

ハウジングQ235（4mm）

ナントン・ガーナン

インポートとエクスポートを含む、

グローバルモーター（セカンダリエネルギー効率）

1000*800*1500

0.4T/ユニット

11KW/ユニット

4。スクリーニングセクション

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
1	六角形のふるい	2	住宅Q235（3mm）、スクリーンSUS304（10メッシュ、18メッシュ）	フアロン	NSK6312、機械の足120603四角いチューブ、 Huanqiuモーター（二次エネルギー効率）、 Guomao Reducer（bwd1-59-y1.5-2p）	3000120 03000	1.5T/セット	1.5kW/ユニット
2	クラッシャー	2	ハウジングQ235（12mm）、スクリーンSUS304（12メッシュ）	フアロン	Guomao Reducer（BWD3-43-Y2.2-2p）、 Huanqiuモーター（二次エネルギー効率）	1000300400	0.3T/ユニット	2.2KW/ユニット
3	ホッパー	20	シリンダーQ235（3mm）、マシンフットL5＃、ボリューム0.15㎡	フアロン		Q159*5000	1.1T/ユニット
4	コントロールボックス	2		上海ハオフマン	withplcとタッチスクリーン	43010001000	0.1/ユニット
5	オーガーを伝える	6	シェル材料SUS304、φ133*4.5	フアロン	Guomao Reducer（bwd2-43-y1.5-2p）、 Huanqiuモーター（二次エネルギー効率）、 NSKFC207	φ159*4000	0.8T/セット	1.5kW/ユニット

5。焼結セクション

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
1	焼結する移動ベッド	6	シリンダーボディφ650mm、材料SUS304（6mm）、酸化長8m、温度センサー17ポイント制御	フアロン	メインパイプ、ガスバルブ、補償器、バタフライバルブ	1200*7500	2.5T/セット
2	Glass Rotorflowmeter	6	ガス	Dongtai Instrument Factory		15005001500	0.3T/ユニット
3	セミフィニッシュ製品サイロ	6	バレルQ235（3mm）	フアロン		φ800*1200	0.3T/ユニット
4	燃料炉炉炉	6	シェルSUS310S（6mm）、加熱チューブSUS310S、φ12.5*1.5	フアロン		φ400*2500	0.8T/セット	80kW/ユニット
5	72バッグパルスダストコレクター	6	ろ過エリア54㎡、ほこり濃度<15g/m³、効率99.5％、ボックスQ235（3mm）	フアロン	パルスバッグ、コントローラーを含む、油水分離器、ユニバーサルモーター（エネルギー効率レベル2）、 NSKベアリング（FC207）、 Guomao Reducer（bwd2-43-y1.5-2p）	250015003900	2.5T/ユニット	1.5kW/ユニット

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
6	11kwfan	6	ハウジングQ235（4mm）	ナントン・ガーナン	インポートとエクスポートを含む、グローバルモーター（セカンダリエネルギー効率）	10008001500	0.4T/ユニット	11KW/ユニット
7	L51ルーツブロワー	6	速度980R/min、インレットフロー13.6m³/min、 380V11KW 6段階モーターが装備されています	シャンドン・ルイボ	インレットとアウトレットマフラーとベースを含む	100008001000	1T/ユニット	15kW/ユニット
8	冷却ベッド	6	バレルQ235（6mm）	フアロン		8005001000	0.3T/ユニット
9	完成品サイロ、振動機	6	バレルQ235（6mm）	フアロン		400400500	0.1T/ユニット
10	コントロールキャビネット（PLC、タッチスクリーン）	3		上海ハオフマン		4508001850	0.25/ユニット

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
11	スパイラルオーガー	6	住宅Q235、 φ89*4.5	フアロン	Guomao Reducer（bwd1-43-y0.75-2p）、 Huanqiuモーター（二次エネルギー効率）	8008001600	0.3T/ユニット	0.75kW/ユニット
12	フィーダ	2	住宅Q235、 φ219615000	フアロン	Guomao Reducer（BWD3-43-Y2.2-2p）、 Huanqiuモーター（二次エネルギー効率）	40040015000	0.8T/セット	2.2KW/ユニット
13	保管ボックス	1	ハウジングQ235（6mm）	フアロン			1T/ユニット
14	コンピューターとモニター	1		ブランド

6。排気排出塵の収集セクション

シリアルナンバー	デバイス名	ユニット数	述べる	寸法	重さ
1	前処理室	1
2	Q = 75000m3/h	1	差圧ディスプレイおよびクリーニングプログラムコントローラー付き
3	HEPAフィルター	27
4	ドラフトファンを誘導しました	1	Q = 75000m3/h、 P = 3800PA可変周波数モーター、 k = 110-132kw
5	テストプラットフォーム	1
6	排気パイプとウェルフレーム	1	φ1450*4mm h = 18m
7	電子制御システム	1	デルタインバーター

粒状赤鉛の生産ラインプロセス：

Red Lead Production Line Equipment

顆粒粉砕生産ラインの機器リスト（特別）

粉砕セクション

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
1	サイロ、スクリューコンベア	2	ハウジングQ235、φ89*4.5	フアロン	速度調整モーター	8008001600	0.3T/ユニット	1.5kW/ユニット
2	ウルトラフィンパルベライザー	2	スピンドル速度3900R/min、粉砕の細かさ320メッシュ、出力480kg/h、アウトレット2170m³/h（負荷なし）の空気量アウトレット35m/s（負荷なし）での気道	shengzhou、Zhijiang	フレーム、カバー、補償器、ショックアブソーバー、ユニバーサルモーター（セカンダリエネルギー効率）	22009001800	1.5T/セット	ホスト22kW/ユニット拡張4KW/ユニット
3	72バッグパルスダストコレクター	2	ろ過エリア54㎡、ほこり濃度<15g/m³、効率99.5％、ボックスQ235（3mm）	フアロン	パルスバッグ、コントローラーを含む、油水分離器、電気バルブ、ユニバーサルモーター（エネルギー効率レベル2）、 NSKベアリング（FC207）、 Guomao Reducer、（bwdz-43-y1.5-2p）	250015003900	2T/ユニット	1.5kW/ユニット
4	18.5kwファン	2	ハウジングQ235（4mm）	ナントン・ガーナン	輸入と輸出、グローバルモーター（セカンダリエネルギー効率）を含む	12006001500	0.6T/ユニット	18.5kW/ユニット
5.	72バッグパルスダストコレクター	2	ろ過エリア54㎡、ほこり濃度<15g/m³、効率99.5％、ボックスQ235（3mm）	フアロン	パルスバッグ、コントローラーを含む、油水分離器、電気バルブ、ユニバーサルモーター（エネルギー効率レベル2）、 NSKベアリング（FC207）、 Guomao Reducer、（bwdz-43-y1.5-2p）	150015003900	1T/ユニット	1.5kW/ユニット

シリアルナンバー	デバイス名	ユニット数	デバイスパラメーター	メーカー	述べる	寸法	重さ	力
6	コントロールボックス（PLC、タッチスクリーン）	2		上海ハオフマン		43010001000	0.1/ユニット
7	7.5kwファン	2	ハウジングQ235（4mm）	ナントン・ガーナン	インポートとエクスポートを含む、グローバルモーター（セカンダリエネルギー効率）	600600800	0.3T/ユニット	7.5kW/ユニット
8	重力自動包装機	2	パッケージング容量：40-100バッグ/時間、計量範囲：25kg/バッグ、計量精度±0.2-0.3％、パワー5.5kW	Wuxi Bangyao	縫製速度：1800rpm、縫製の厚さ：8mm、ステッチの長さ：6.5-11mm、自動スレッド破壊	200010002500	1.5T/セット	5.5kW/ユニット
9	星型のフィーダー	4	v = 60-80℃、空気圧7236、流量3167、速度2800R/min	Jiangyin Fuxin		400*800	0.2T/ユニット	1.5kW/ユニット
10	貯蔵タンク	2	SUS304（6mm）、ボリューム1.8m³	フアロン	バレルSUS304（6mm）	φ1800*3000	1.2T/ユニット
