熱工学から鉱山トラックの車体まで: 応力制御によって溶接割れを解決する理由

鉱山用の大型ダンプ トラックの車体が故障した場合、鋼板の中央から亀裂が始まることはほとんどありません。それは溶接の継ぎ目、特に熱影響部から始まります。

それは鉱山の問題ではありません。それは冶金学の問題です。

そしてそれは、私たちが 10 年以上にわたって解決してきた問題です。鉱山ではなく、高温応力と結晶構造の変化がエンジニアリングの現実として日常的に発生する酸化鉛の生産ラインです。

見落とされている根本原因

鉱山トラックの車体の構造上の欠陥のほとんどは、過積載や荒れた輸送道路が原因です。しかし、現場での障害に関する私たちの分析では、別のことが分かります。亀裂は機械的負荷のピーク点ではなく、HAZ で始まります。

これは推測ではありません。これは、連日の高温ストレスサイクルに対処する機器の設計という、長年にわたる熱工学の取り組みから生まれました。

当社は鉱山機械メーカーとしてスタートしたわけではありません。しかし、私たちは熱とストレス下で鋼に何が起こるかを理解しています。そしてその理解が今、私たちが構築する方法を推進しています大型鉱山ダンプトラックの車体.

1つの製品ライン: 50〜100トンクラスのトラック車体

当社は現在、大型鉱山ダンプトラックの車体を製造しています。50トンから100トンの機械駆動鉱山トラック、Caterpillar、Komatsu、BelAZ、XCMG などの主要なシャーシ プラットフォームをカバーしています。

主な仕様:

• フロアプレート: 16–20mm NM450 + 10mm ウェアライナー
• 側板：10～12mm NM400
• 山盛り容量 (SAE 2:1): 35 ～ 45 立方メートル
• 積載高さ: 油圧ショベルの 5 ～ 6m の落下に最適化

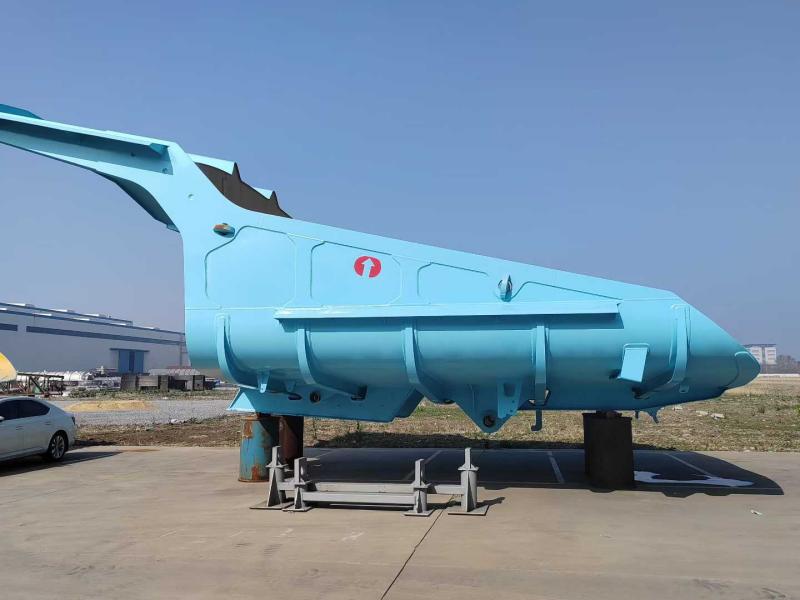

従来の平底の長方形のボディとは異なり、私たちのデザインはゲートレス、スクープタイプのプロファイル連続的に湾曲した床。

なぜ？従来のフラットフロアでは、1 サイクルあたり 3 ～ 5 トンの粘着性物質—そして、これは 3 ～ 5 トンの積載量の損失に加え、手作業による清掃作業が必要になります。

3つの技術基盤

1. 連続13度スロープ（ライブフロア）

床は継続的に上昇します13度キャブガードからリア先端まで。ホイストが作動すると、重力が作用し、一度の動作で荷が破砕され、スライドします。掘る必要はありません。ハンマー打ちはありません。キャリーバックはありません。

2. バイグレード材料戦略: NM400 + NM450

ボディ全体に単一の鋼種を使用することはありません。摩耗プロファイルは均一ではないため、材料仕様も均一であってはなりません。

この組み合わせは、500kg以上の岩高所からの落下（NM400 は衝撃を吸収）、床は継続的な引きずりによる摩耗に耐えます（NM450 は摩耗に耐性があります）。

溶接要件: NM400 は 150°C までの予熱が必要です。 NM450 では、より厳密なパラメータ制御が求められます。

3. 縦5本、横9本の肋骨骨格

FEA シミュレーションにより、応力破壊は通常、床と補強材の間の溶接継ぎ目から始まることが示されました。私たちの答えは、支持構造をシェルに統合することでした。

外部「縦5、十字」の格子デザイントラスとして機能し、分配します60トン以上シャーシレール全体の負荷質量。これにより、競合製品によく見られる「バナナの皮」のような反りを防ぎます。

追加の機能設計要素

45°のフロントキャノピー:目的は 2 つです。落下する岩をキャブから遠ざけることと、重心を高くすることなく衝突能力を高めることです。

強化された後端:2倍の厚さのNM450ウェアストリップが取り付けられています。採掘現場では通常、ゴミ捨て場をきれいにするためにバックドラッグが行われます。この設計により、テールゲートが装備されている場合、後端の変形を防ぎ、適切なシールを維持します。

品質管理 + グローバル配信

すべての体は経験します磁粉検査（MPI）サンドブラストや塗装の前に、表面下の溶接欠陥を検出します。溶接後の応力除去熱処理が標準です。

配送：一体型溶接構造。フラットラックコンテナまたはブレークバルク容器。 2 液型エポキシ プライマー (海上輸送用の腐食防止) とポリウレタン トップ コート (耐紫外線性) です。

オンサイトサポート:初めての導入に関しては技術指導を行っております。

なぜこれが重要なのか

鉱業は摩耗板や構造の修理に数百万ドルを費やしています。しかし、その支出のほとんどは根本原因ではなく、症状に対処するものです。

当社では、大型鉱山ダンプ トラックの車体を単なる鋼鉄の箱ではなく、熱機械システムとしてアプローチしています。酸化鉛炉内の熱応力を制御する同じ工学的規律が、輸送時の衝撃荷重下の溶接シームにも適用されます。

問題は鋼が摩耗することではありません。それは、溶接継ぎ目が最初に失敗することです。そしてそれは根本的には熱ストレスの問題です。

私たちはたまたま過去 10 年間をそれを解決する方法を学ぶのに費やしてきました。
