ポンプのモデルコードを理解するには? DG、D、CQなどの渦巻ポンプシリーズのご案内

工業用ポンプを選択する際、エンジニアや購買チームは、DG、D、CQ、CD、その他の文字の組み合わせなどのモデル コードに遭遇することがよくあります。

多くの購入者にとって、これらの文字は単純な製品名のように見えるかもしれません。ただし、ポンプ モデル コードには通常、製品シリーズ、構造設計、またはアプリケーション カテゴリに関する有用な情報が含まれています。

ただし、重要な点が 1 つあることに注意してください。ポンプのモデル文字には普遍的な命名基準がありません。メーカーが異なれば、独自の製品シリーズの定義も異なる場合があります。したがって、ポンプ コードの正確な意味は、常にメーカーの技術文書を通じて確認する必要があります。

この記事では、DG シリーズ横型多段渦巻ポンプを例として、ポンプ モデル コードの一般的な理解方法と、さまざまなポンプ シリーズの区別方法について説明します。

ポンプモデルの文字の意味は何ですか?

工業用ポンプのモデルは通常、文字、数字、記号で構成されます。通常、文字はポンプ シリーズまたは構造カテゴリを示し、数字は設計パラメータに関連する情報を提供します。

例えば：

DGシリーズ横型多段渦巻ポンプ

このモデルでは:

• DGはポンプシリーズを表します
• メーカーの命名規則に応じて、次の数字は流量、揚程、段数などの設計パラメータを表す場合があります。

ただし、正確な意味はメーカーによって異なります。購入者はモデル名の文字だけでポンプを判断しないでください。完全な製品仕様と技術文書は依然としてポンプ選択の基礎となります。

DGシリーズポンプの「DG」とは何ですか？

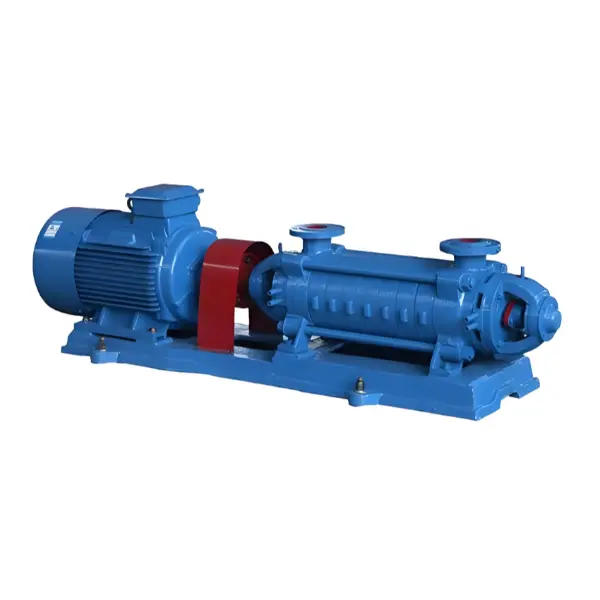

DGシリーズ横型多段渦巻ポンプは、横型片吸込多段構造の工業用渦巻ポンプです。

DG シリーズ ポンプには通常、次の構造上の特徴があります。

• 水平設置設計
• 片吸込構造
• 羽根車の多段配置
• ポンプ本体の断面設計
• インペラやバランスディスクなどのローターコンポーネント

DG シリーズポンプは、固体粒子を含まず、腐食性のない液体を移送するように設計されています。

製品仕様によると、適用可能な液体温度範囲は次のとおりです。

-20℃～105℃

入口圧力は次のようにする必要があります。

0.6MPa未満

ポンプモデルの数値を理解するにはどうすればよいですか?

文字のほかに、ポンプモデルの数字も重要な情報を提供します。

たとえば、一部の多段遠心ポンプ モデルでは次のような形式が使用される場合があります。

DG46-50×6

このタイプの命名形式では次のようになります。

• DG — ポンプシリーズ
• 46 — 通常はフロー表示に関連します
• 50 — 通常は単一ステージのヘッド表示に関連します
• 6 — ポンプ段数

ただし、製造元によっては異なる命名方法が使用される場合があります。

ポンプを選択する際には、以下のモデル番号も併せて確認する必要があります。

• フロー要件
• ヘッドの要件
• 液体の特性
• 動作温度
• 設置条件

ポンプシリーズが異なるのはなぜですか?

産業用アプリケーションにはさまざまな動作要件があります。メーカーは通常、ポンプの構造、油圧設計、シール方法、および使用条件に基づいて、さまざまなポンプ シリーズを開発します。

ポンプの構造

シリーズが異なれば、次のような構造も異なる場合があります。

• 水平または垂直のデザイン
• 単段または多段構造
• さまざまな吸引配置

各設計は特定のアプリケーション要件に合わせて開発されています。

油圧設計

ポンプの内部油圧設計は、液体エネルギーの伝達方法に影響を与えます。

多段遠心ポンプはローター上に配置された複数の羽根車を使用しますが、単段ポンプは 1 つの羽根車を使用します。構造の違いは、特定のシステムに対するポンプの選択方法に影響します。

軸封設計

ポンプ シリーズでは、シールの配置も異なる場合があります。

• メカニカルシール
• パッキンシール

適切なシール構造はポンプの設計と動作要件によって異なります。

DGシリーズポンプとDシリーズポンプの違いは何ですか?

多くの従来のポンプ分類では、D および DG シリーズ ポンプは水平多段遠心ポンプ構造に関連付けられています。

ただし、D と DG の正確な違いは、メーカーの製品分類によって異なります。

DG が常に D よりも優れていると単純に仮定すること、または D と DG が完全に異なるポンプ タイプであると仮定することは正確ではありません。

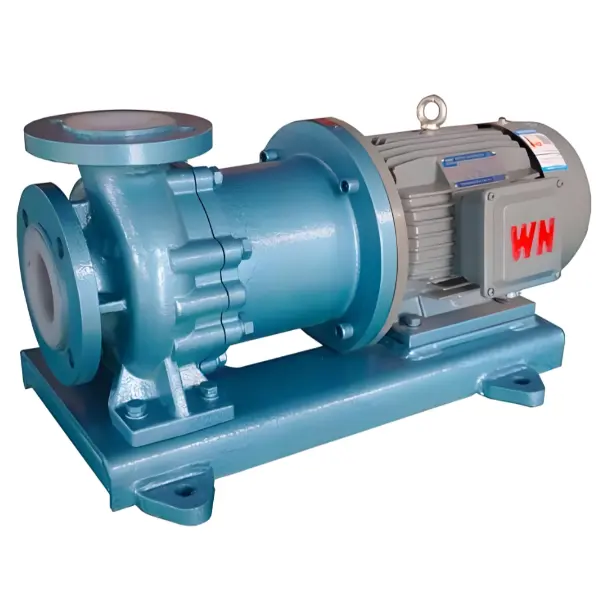

ポンプモデルにおける CQ は何を意味しますか?

DG シリーズ ポンプとは異なり、CQ はすべてのポンプ メーカーで使用される汎用の略語ではありません。

企業によっては、異なるポンプ設計の製品シリーズ コードとして CQ を使用する場合があります。

CQ シリーズ ポンプをチェックする場合、購入者は次の点を確認する必要があります。

• メーカーカタログ
• 製品仕様
• 技術図面
• 製品説明

正しい解釈は、メーカー独自の分類システムによって異なります。

適切なポンプ シリーズをすばやく特定するにはどうすればよいですか?

ポンプ媒体の確認

最初のチェック:

• どのような液体が移送されるのでしょうか？
• 固体粒子が含まれていますか?
• 腐食性ですか？

たとえば、DG シリーズ ポンプは、固体粒子や腐食性のない液体用に設計されています。

動作条件の確認

重要な条件には次のようなものがあります。

• 液温
• 入口圧力
• システム要件

ポンプの構造を理解する

ポンプを選択する前に、次のことを確認してください。

• シングルステージまたはマルチステージ設計
• 水平または垂直構造
• 吸引式

完全な技術情報を確認する

ポンプのモデル名は最初のステップにすぎません。専門家が選択する場合は、製品仕様、技術図面、動作要件、およびメーカーの推奨事項も考慮する必要があります。

なぜ購入者はポンプのモデルコードを理解する必要があるのでしょうか?

サプライヤーとのより良いコミュニケーション

ポンプ シリーズの基本的な意味を理解すると、購入者が要件をより明確に説明するのに役立ちます。

誤った選択を避ける

ポンプの分類を理解すると、外観や価格のみに基づいてポンプを選択するリスクが軽減されます。

製品の比較がより簡単に

購入者は、構造の違いを理解することで、さまざまなポンプ ファミリをより効果的に比較できます。

DG、D、CQ などのポンプ モデル コードは、さまざまなポンプ シリーズや設計カテゴリを識別するために使用されます。

DG シリーズ横型多段遠心ポンプは、指定された動作条件下で適切な清浄な液体を移送するための横型片吸込多段構造を特徴とするポンプ設計です。

ただし、ポンプの文字だけでは、製品が特定の用途に適しているかどうかを判断することはできません。

正しい選択方法は、汲み上げ媒体、温度、圧力要件、設置条件、メーカーが提供する技術仕様などの完全な動作条件を評価することです。
